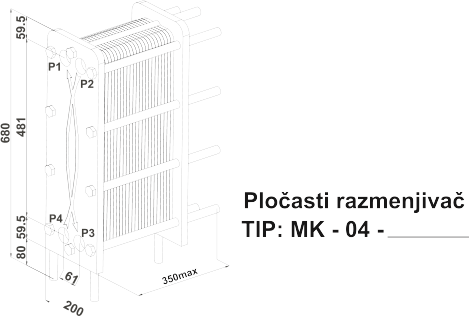

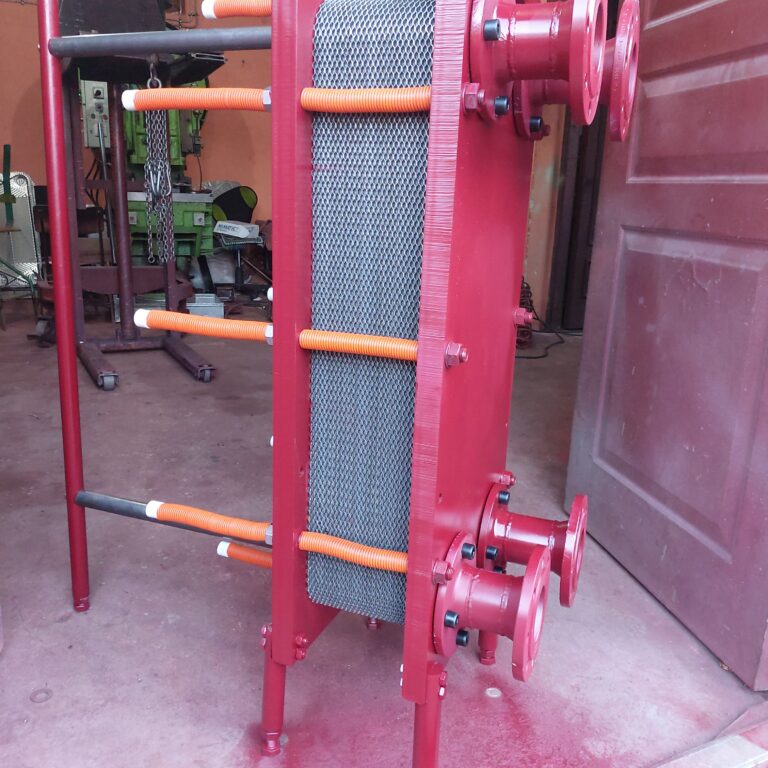

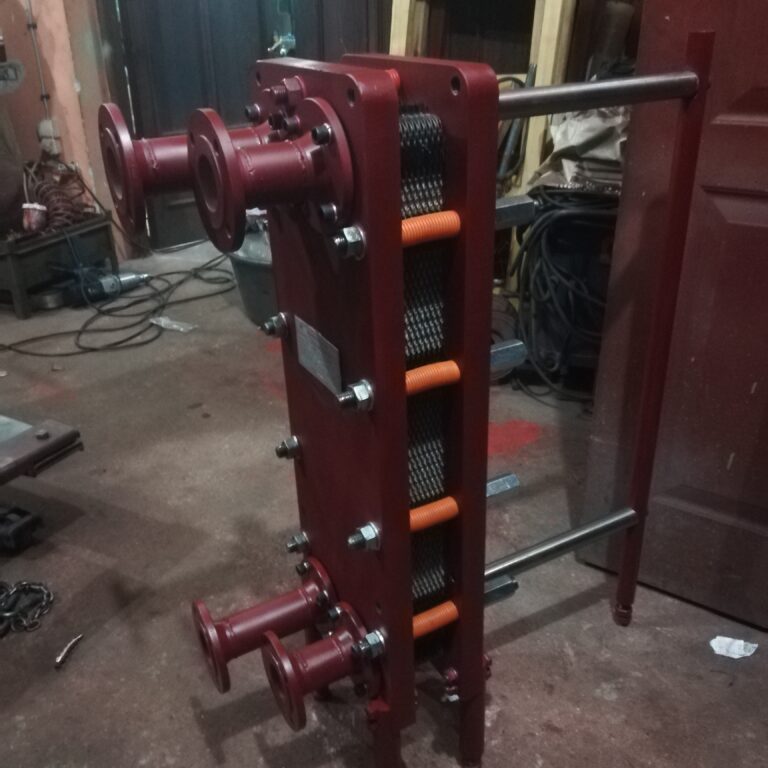

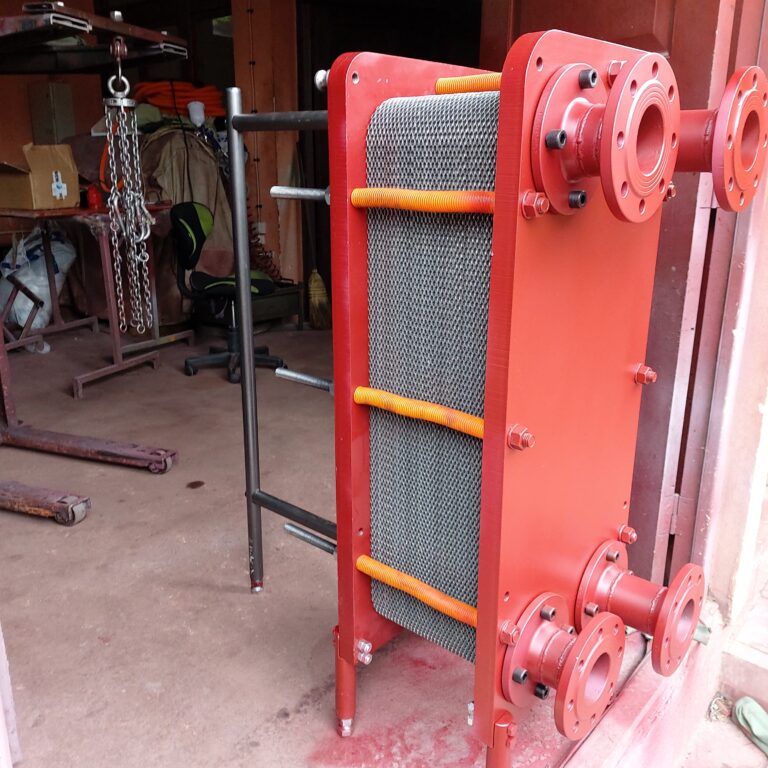

MK - PLOČASTI RAZMENJIVAČ TOPLOTE
OPIS KONSTRUKCIJE I FUNKCIJE:
Razmena toplote između fluida višeg temperaturnog potencijala i fluida nižeg potencijala preko zidova ploče koje su izrađene od tankog lima orebrenog presovanjem.

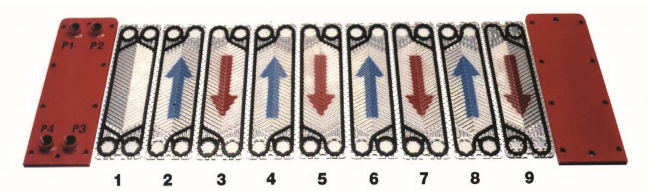

Konstrukcija razmenjivača je vrlo jednostavna. Naime, izmešu dveju steznih debelih ploča položen je veći broj orebrenih ploča od tankog lima, čiji broj zavisi od veličine izabrane ploče i potrebne ukupne površne debljine proračunom. Ove ploče za razmenu tolote među sobom su odvojene zaptivačima koji se postavljaju u žljebove po obimu radnih ploča za cirkulaciju oba fluida između kojih se vrši razmena toplote.
Radna ploča:
Radna ploča je jedna od najvižnijih elemenata razmenjivača toplote.
Raden ploče su orebrene tako dda se obezbeđuje dovoljna turbulencija fluida. Po obimu i oko otvora formirani su đljebovi za postavljanje zaptivača.
Zaptivači:
Drugi važan element pločastog razmenjivača je zaptivač-
Za pločaste razmenjivače koristimo gumu kvaliteta EPDM za t-max=150ºC. Materijal za zaptivače može biti od drugog kvaliteta u zavisnosti hemijske prirode fluida, njihove temperature, kao i od naprezanja i namene.
Prilikom radova sa pločama i zaptivačima morate voditi računa da ne dođe do zasecanja, uvrtanja ili drugih oštećenja na zaptivačima. Preporučujemo da korisnik uvek raspolaže rezervom zaptivača, jer na taj način se obezbeđuje kraći zastoj u radu razmenjivača.
Galerija proizvoda

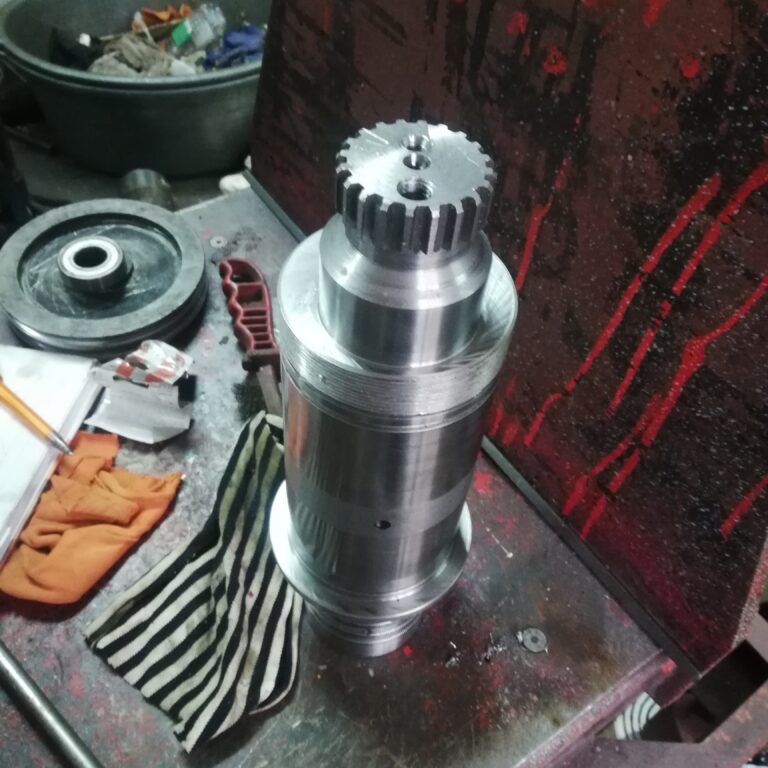

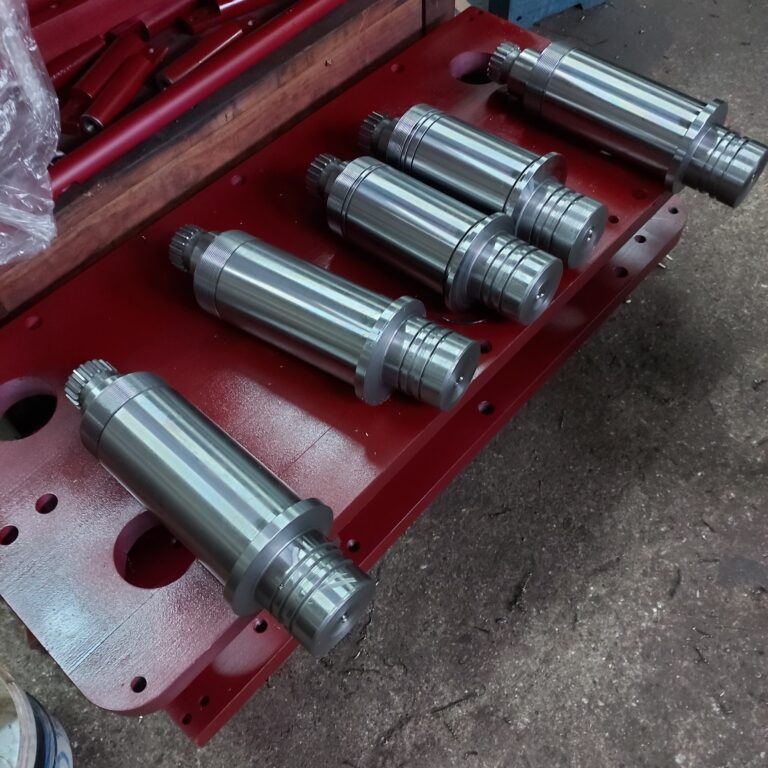

Ekscentar osovina

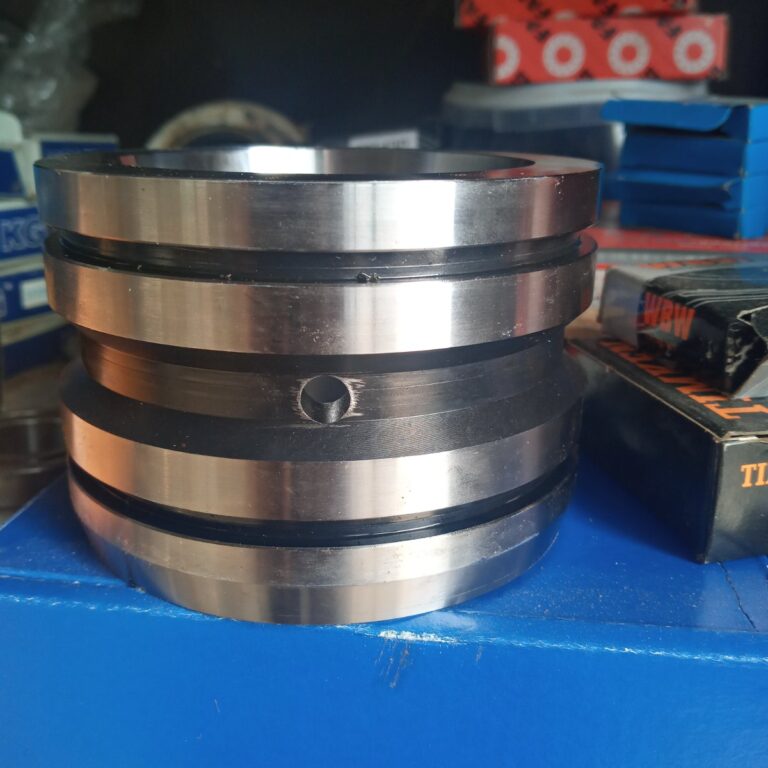

Delovi za pelet prese
